สกรูสี่เหลี่ยมคางหมูให้การเคลื่อนที่เชิงเส้นที่ราบรื่นในเครื่องจักรจริงได้อย่างไร

โครงร่าง

• ระบุโหมดความล้มเหลวที่แท้จริง (ดริฟท์ ฟันเฟือง การผูกมัด การสึกหรอ เสียงรบกวน ความร้อน)
• เข้าใจว่าทำไม.สกรูสี่เหลี่ยมคางหมูโปรไฟล์จะรักษาสมดุลระหว่างความสามารถในการรับน้ำหนัก ความสามารถในการผลิต และความเสถียร
• เลือกส่วนรองรับตะกั่ว เส้นผ่านศูนย์กลาง และปลายเพื่อควบคุมความเร็ว ความแข็ง และการตีวิปปิ้ง
• เลือกการออกแบบและวัสดุของน็อตเพื่อรองรับข้อจำกัดด้านแรงเสียดทาน การปนเปื้อน และการบำรุงรักษา
• ตรวจสอบด้วยรายการตรวจสอบสั้นๆ เพื่อให้ชิ้นส่วนการผลิตตรงกับต้นแบบ

จุดปวดที่ผุดขึ้นมาเรื่อยๆ

ผู้ซื้อมักไม่ค่อยเริ่มต้นด้วยการพูดว่า “ฉันต้องการสกรูสี่เหลี่ยมคางหมู- พวกเขาเริ่มต้นด้วยอาการปวดหัว: คอลัมน์ลิฟต์เลื่อนลงมาสองสามมิลลิเมตรในชั่วข้ามคืน สไลด์เชิงเส้นไม่สามารถทำซ้ำตำแหน่งได้ หรือน็อตร้อนและเริ่มส่งเสียงแหลม ต่อไปนี้เป็นปัญหาที่พบบ่อยที่สุดและปัญหาที่มักจะชี้ถึง

• การขับขี่ถอยหลังหรือการดริฟท์โหลด:คุณหยุดมอเตอร์ แต่โหลดคืบคลาน สิ่งนี้สามารถเกิดขึ้นได้เมื่อผู้นำก้าวร้าวเกินไป แรงเสียดทานต่ำเกินไป หรือระบบมีการสั่นสะเทือน/การกระแทก ระบบสี่เหลี่ยมคางหมูหลายระบบสามารถต้านทานการขับถอยหลังได้ แต่มันไม่อัตโนมัติ—เกี่ยวกับเรขาคณิต
• ฟันเฟืองที่ทำลายตำแหน่ง:คุณกลับทิศทางและไม่มีอะไรเคลื่อนไหวชั่วขณะหนึ่ง “วงมรณะ” นั้นสามารถสร้างความแตกต่างได้ ระหว่างระบบอัตโนมัติที่ราบรื่นกับผลิตภัณฑ์ที่ให้ความรู้สึกราคาถูก
• การผูกมัดและการเคลื่อนไหวที่ไม่สม่ำเสมอ:สกรูให้ความรู้สึกเรียบด้วยมือ แต่ยึดติดไว้ใต้ชุดประกอบ การวางแนวไม่ตรง, การรองรับปลายไม่เพียงพอ, หรือวัสดุน็อตที่ไม่ทนต่อการโหลดขอบมักเป็นสาเหตุที่แท้จริง
• สึกหรอเร็วและมีฝุ่นดำ:การวิ่งแบบแห้งโดยใช้วัสดุที่ไม่ถูกต้องอาจสึกหรอได้อย่างรวดเร็วโดยเฉพาะอย่างยิ่งเมื่อมีการปนเปื้อน บางครั้งมีการหล่อลื่นอยู่—แต่มันผิดประเภท ใช้ไม่สม่ำเสมอ หรือถูกชะล้างออกไป
• เสียงรบกวนและความร้อนที่ความเร็ว:รอบต่อนาทีที่สูงขึ้นจะเพิ่มความร้อนแบบเสียดทานและอาจนำไปสู่การสั่นสะเทือนหรือการตีวิปปิ้งได้ ลีดสกรูที่ทำงานที่ 100 รอบต่อนาทีอาจทำงานล้มเหลวที่ 1,000 รอบต่อนาทีหากไม่มีการออกแบบใหม่

จริงๆ แล้วสกรูสี่เหลี่ยมคางหมูคืออะไร

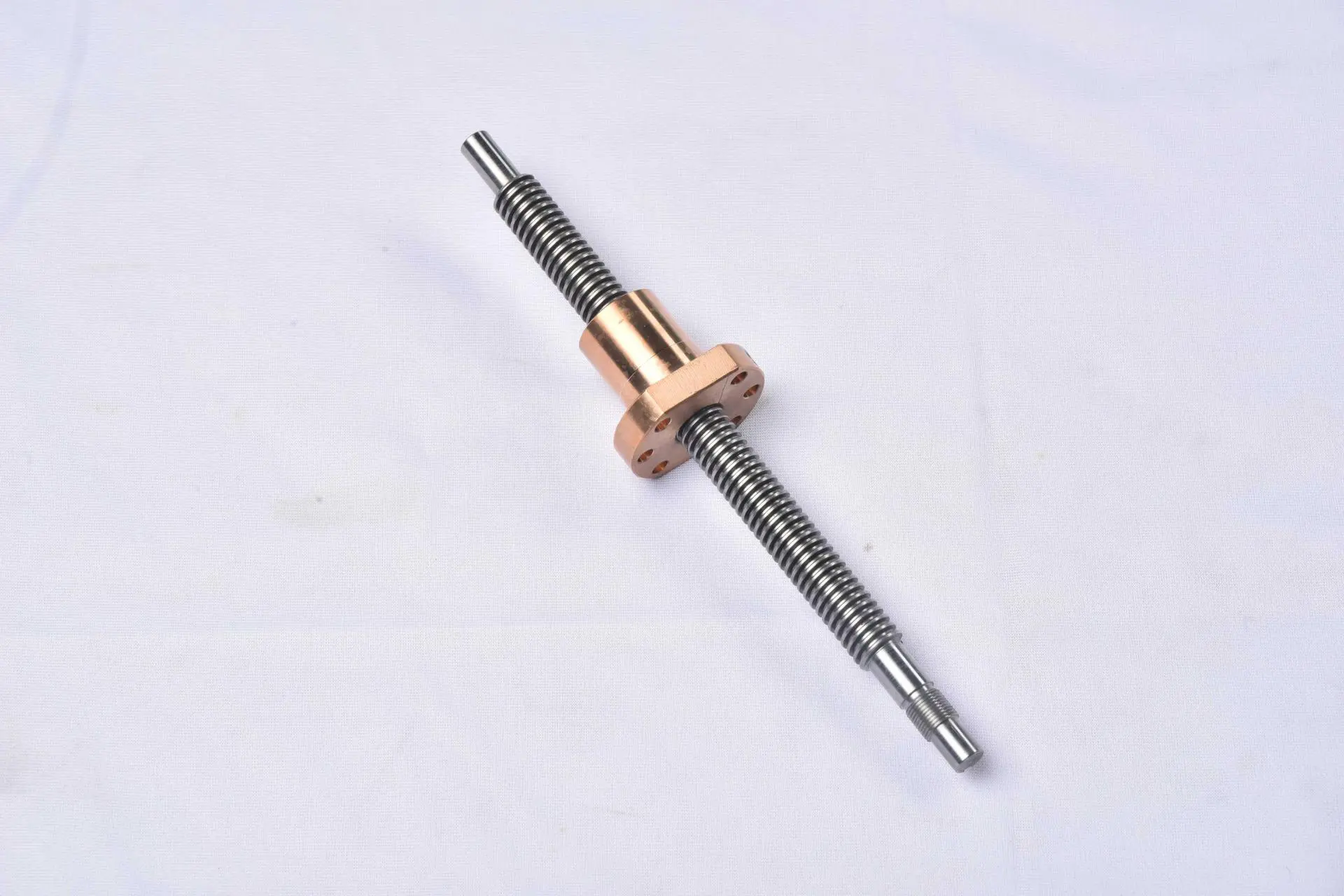

A สกรูสี่เหลี่ยมคางหมูเป็นสกรูกำลังที่มีโปรไฟล์เกลียวรูปทรงสี่เหลี่ยมคางหมูซึ่งออกแบบมาเพื่อแปลงการเคลื่อนที่แบบหมุนให้เป็นการเคลื่อนที่เชิงเส้น เมื่อเปรียบเทียบกับบอลสกรู โดยทั่วไปแล้วจะแลกประสิทธิภาพกับความเรียบง่าย ความทนทาน และการรับน้ำหนักที่ง่ายกว่า การค้านั้นอาจเป็นสิ่งที่คุณต้องการได้อย่างแน่นอน ในระบบการยก การหนีบ การปรับ หรือการเคลื่อนไหวที่ "อยู่ในตำแหน่งที่คุณวางไว้" มีความสำคัญมากกว่าแรงเสียดทานที่ต่ำมาก

สิ่งที่ทำให้สามารถใช้งานได้จริงในสภาพแวดล้อมทางอุตสาหกรรมไม่ใช่แค่รูปร่างของเกลียวเท่านั้น แต่ยังรวมถึงระบบนิเวศด้วย: น็อตที่เข้ากัน (ทองแดง เหล็ก โพลีเมอร์) โซลูชั่นป้องกันฟันเฟือง การออกแบบแบบหล่อลื่นในตัวเอง และวิธีการผลิตที่ยืดหยุ่น ทำถูกแล้ว กสกรูสี่เหลี่ยมคางหมูการประกอบสามารถประหยัดต้นทุน บำรุงรักษาได้ และแม่นยำอย่างน่าประหลาดใจสำหรับการใช้งานหลายประเภท

พื้นฐานการเลือกที่ป้องกันความเสียใจ

หากคุณจำได้เพียงสิ่งเดียว: อย่าเลือกกสกรูสี่เหลี่ยมคางหมูตามเส้นผ่านศูนย์กลางเพียงอย่างเดียว เลือกเป็นระบบ: ตะกั่ว (หรือระยะพิทช์) ความยาว การออกแบบน็อต การจับคู่วัสดุ แผนการหล่อลื่น และส่วนรองรับปลาย

• ตะกั่ว (การเดินทางต่อการปฏิวัติ):ตะกั่วที่ใหญ่กว่าจะเคลื่อนที่ได้เร็วกว่า แต่มีแนวโน้มที่จะขับถอยหลังมากกว่าและสร้างความร้อนได้มากกว่าที่โหลดสูง ตะกั่วที่เล็กลงช่วยเพิ่มความสามารถในการควบคุมและการรับน้ำหนักบรรทุก แต่ลดความเร็วลง
• เส้นผ่านศูนย์กลางและความแข็งแรงของแกน:เส้นผ่านศูนย์กลางที่ใหญ่ขึ้นช่วยเพิ่มความต้านทานการโก่งงอและความแข็ง ซึ่งสำคัญสำหรับช่วงยาวและการบรรทุกหนัก
• ความยาวที่ไม่ได้รับการสนับสนุนและความเสี่ยงในการตี:สกรูยาวที่รอบสูงสามารถแส้ได้ หากคุณต้องการความเร็วในระยะยาว คุณอาจต้อง การรองรับระดับกลาง การจัดเรียงลูกปืนปลายที่แตกต่างกัน หรือโซลูชันการเคลื่อนที่ที่แตกต่างกัน
• รอบการทำงาน:การปรับเป็นระยะๆ (ไม่กี่วินาทีตรงนี้และตรงนั้น) แตกต่างจากการเคลื่อนไหวต่อเนื่องอย่างมาก การทำงานต่อเนื่องต้องการการจัดการความร้อนและกลยุทธ์การสึกหรอที่ดีขึ้น
• สิ่งแวดล้อม:ฝุ่น สารหล่อเย็น ผงซักฟอก และการกัดกร่อนภายนอกเปลี่ยนตัวเลือกที่ดีที่สุดไปสู่การป้องกันแบบปิดผนึก วัสดุสแตนเลสหรือถั่วโพลีเมอร์

เมทริกซ์การเลือกด่วน

ใช้ตารางนี้เป็นจุดเริ่มต้นในการเลือกสกรูสี่เหลี่ยมคางหมูการกำหนดค่า ไม่ใช่การทดแทนการคำนวณทางวิศวกรรม แต่มันจะทำให้คุณหลุดพ้นจากกับดักที่พบบ่อยที่สุด

ประเภทน็อตและวัสดุที่มีความสำคัญจริงๆ

สกรูได้รับความสนใจ แต่น็อตมักจะตัดสินอายุการใช้งานและความรู้สึก สำหรับกสกรูสี่เหลี่ยมคางหมูการประกอบ การเลือกใช้น็อตจะส่งผลต่อ: แรงเสียดทาน เสียง ฟันเฟือง ความทนทานต่อสิ่งปนเปื้อน และวิธีที่ระบบให้อภัยต่อการวางแนวที่ไม่ตรง

• ถั่วสีบรอนซ์:ตัวเลือกคลาสสิกสำหรับความสามารถในการรับน้ำหนักและการสึกหรอที่คาดการณ์ได้ เหมาะอย่างยิ่งเมื่อคุณสามารถหล่อลื่นและควบคุมเศษขยะได้
• น็อตเหล็ก:แข็งแกร่งแต่ให้อภัยได้น้อยกว่า และอาจต้องใช้การหล่อลื่นอย่างระมัดระวังและการจับคู่พื้นผิวเพื่อหลีกเลี่ยงการครูด
• พลาสติกวิศวกรรม (ไนลอน, POM, PEEK, คอมโพสิต):มักจะเงียบกว่าและสามารถวิ่งได้โดยใช้การหล่อลื่นเพียงเล็กน้อย โพลีเมอร์ที่เหมาะสมสามารถรับมือกับสภาพแวดล้อมที่ยากลำบากได้ พอลิเมอร์ที่ไม่ถูกต้องอาจคืบคลานภายใต้ภาระหรือทำให้อ่อนตัวลงด้วยความร้อน

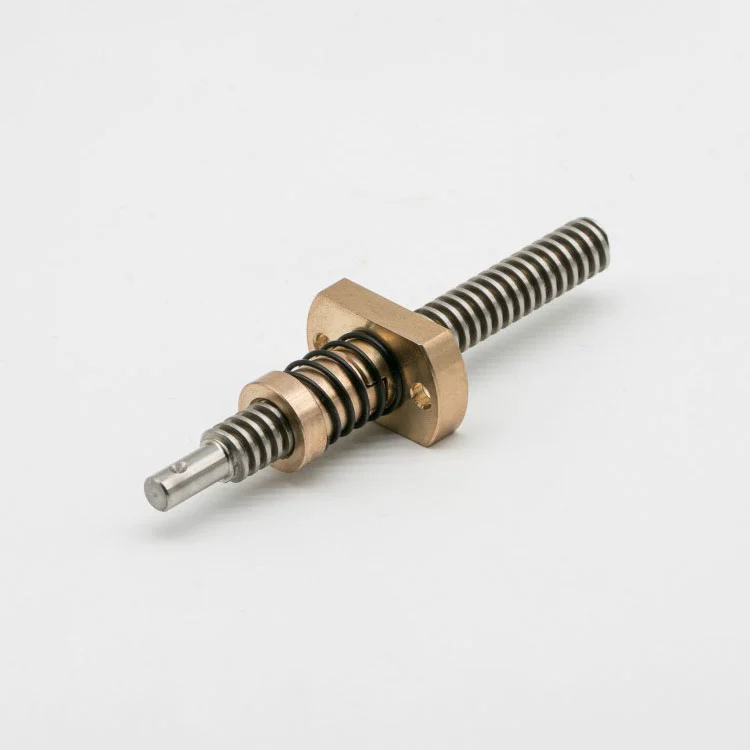

• ถั่วป้องกันฟันเฟือง:ออกแบบมาเพื่อลดการกวาดล้างและปรับปรุงการเปลี่ยนทิศทาง เหมาะอย่างยิ่งเมื่อคุณภาพการวางตำแหน่งมีความสำคัญมากกว่าแรงบิดที่ต่ำมาก

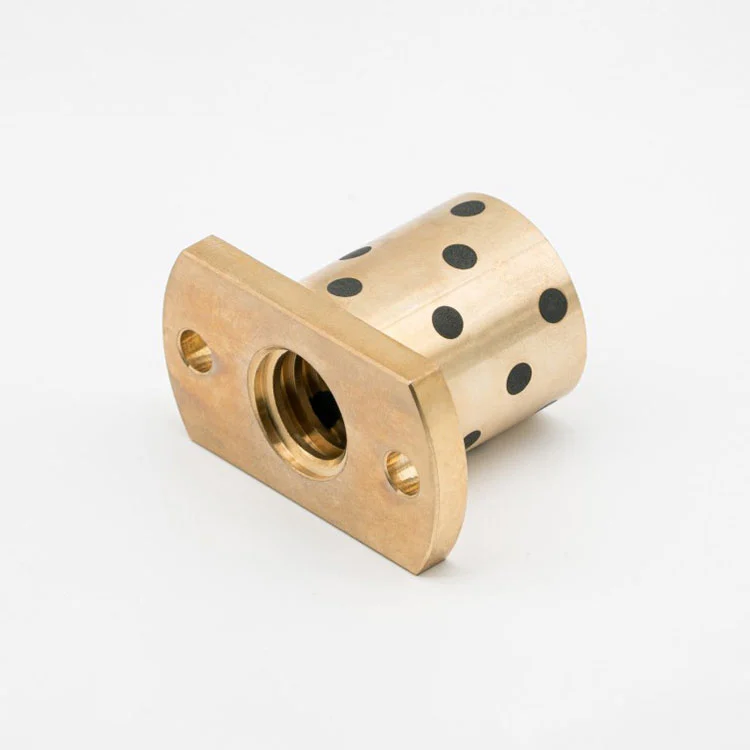

• น็อตแบบไม่มีน้ำมัน/แบบหล่อลื่นในตัว:มีประโยชน์เมื่อการหล่อลื่นใช้งานไม่ได้ ไม่พึงประสงค์ หรือล้างออกง่าย

รายการตรวจสอบการประกอบ: ส่วนรองรับ การจัดตำแหน่ง การหล่อลื่น

แม้แต่สิ่งที่ดีที่สุดสกรูสี่เหลี่ยมคางหมูคงจะผิดหวังหากการออกแบบโดยรอบไม่ระมัดระวัง จุดบูรณาการเหล่านี้มีหลายโครงการ ล้มเหลวอย่างเงียบๆ ระหว่างการปรับขนาดจากต้นแบบไปสู่การใช้งานจริง

• ยุติกลยุทธ์การสนับสนุน:กำหนดว่าปลายด้านใดคงที่และด้านใดลอยอยู่ การเลือกแบริ่งส่งผลต่อการเล่นตามแนวแกน ความแข็ง และเสียงรบกวน
• การจัดตำแหน่งและการติดตั้ง:การวางแนวที่ไม่ตรงจะเพิ่มแรงเสียดทานและการสึกหรออย่างมาก ใช้ตัวเรือน ข้อมูลอ้างอิงการตัดเฉือนที่เหมาะสม และหลีกเลี่ยงการบังคับน็อตให้เข้าที่ระหว่างการประกอบ
• แผนการหล่อลื่น:ตัดสินใจตั้งแต่เนิ่นๆ: จาระบี น้ำมัน โพลีเมอร์แบบแห้ง หรือแนวทางปิดผนึก “เราจะเติมสารหล่อลื่นทีหลัง” มักจะกลายเป็น “เราไม่ได้ออกแบบพื้นที่สำหรับการหล่อลื่น”
• การป้องกันการปนเปื้อน:เครื่องเป่าลม ฝาครอบ ที่ปัดน้ำฝน และการวางตำแหน่งให้ห่างจากเศษและฝุ่นสามารถเพิ่มอายุการใช้งานได้
• พฤติกรรมความร้อน:รอบการทำงานที่สูงขึ้นจะทำให้เกิดความร้อน ความร้อนเปลี่ยนช่องว่าง เพิ่มการสึกหรอ และอาจทำให้โพลีเมอร์บางชนิดอ่อนตัวลง
• การตรวจสอบการขับรถกลับ:หากจำเป็นต้อง "ต้องหยุดการทำงานเมื่อปิดเครื่อง" ให้ตรวจสอบกับโหลดจริงและการสั่นสะเทือนจริง

คำถามคุณภาพที่ต้องถามก่อนตัดสินใจซื้อ

หากคุณกำลังจัดหาสกรูสี่เหลี่ยมคางหมูแนวทางที่ฉลาดที่สุดคือการถามคำถามที่เปิดเผยการควบคุมกระบวนการ ราคาง่ายต่อการเปรียบเทียบ ความสม่ำเสมอไม่ได้ คำถามเหล่านี้ช่วยปกป้องคุณจากความประหลาดใจอันไม่พึงประสงค์

• คุณสามารถรักษาความแม่นยำของลีด ความตรง และรูปแบบเกลียวได้ในระดับใดสอบถามเกรดมาตรฐานและเกรดเสริมของซัพพลายเออร์
• รีดหรือบด?และวิธีการตรวจสอบแต่ละชุดมีอะไรบ้าง?
• คุณแนะนำคู่วัสดุใดสำหรับการบรรทุก ความเร็ว และสภาพแวดล้อมของฉันซัพพลายเออร์ที่ดีจะสอบถามเกี่ยวกับรอบการทำงานและการปนเปื้อน
• คุณจะควบคุมฟันเฟืองได้อย่างไร?การกวาดล้างมาตรฐาน ความพอดีแบบเลือกได้ หรือการออกแบบป้องกันการฟันเฟือง
• การรักษาพื้นผิวมีอะไรบ้าง?โดยเฉพาะอย่างยิ่งหากเกิดการกัดกร่อนหรือการสึกหรอ
• คุณสามารถจัดหาชุดประกอบสกรูและน็อตที่เข้าคู่กันได้หรือไม่การจับคู่จะช่วยลดความแปรปรวนและประหยัดเวลาในการแก้ไขจุดบกพร่อง
• คุณต้องการอะไรจากฉันเพื่อเสนอราคาอย่างถูกต้อง?ข้อกำหนดเกี่ยวกับการเขียนแบบ ระยะชัก น้ำหนักบรรทุก ความเร็ว การติดตั้ง และ "ตำแหน่งยึด"

โดยที่ Suzhou Maitu Screw Rod Manufacturing Co., Ltd. สามารถช่วยได้

หากคุณกำลังมองหาซัพพลายเออร์ที่สามารถรองรับทั้งการกำหนดค่ามาตรฐานและการกำหนดค่าแบบกำหนดเองSuzhou Maitu Screw Rod Manufacturing Co., Ltd.มุ่งเน้นไปที่โซลูชันลีดสกรูสี่เหลี่ยมคางหมูสำหรับการเคลื่อนที่เชิงเส้นและการใช้งานอัตโนมัติ รวมถึงตัวเลือกต่างๆ เช่น รูปแบบสตาร์ทหลายจุด สกรูและน็อตคู่ การจัดหาและเส้นทางวัสดุน็อตหลายเส้นทาง (เช่น ตัวเลือกที่ใช้โพลีเมอร์และวิธีการต่อต้านฟันเฟือง)

ในทางปฏิบัติ นั่นหมายความว่าคุณสามารถดำเนินการจัดหาด้วยวิธีที่สะอาดยิ่งขึ้น แทนที่จะเลือกสกรูจากแค็ตตาล็อกและหวังว่าน็อตจะทำงาน คุณสามารถระบุได้ เป้าหมายประสิทธิภาพและได้รับการจับคู่ที่แนะนำ สิ่งนี้มีประโยชน์อย่างยิ่งเมื่อข้อจำกัดของคุณรวมถึง "ไม่มีการหล่อลื่น" "ฟันเฟืองที่ลดลง" “ทองแดงพิเศษ” หรือ “พลาสติกวิศวกรรม” หรือเมื่อโครงการของคุณต้องการการปรับแต่งซ้ำๆ ในรุ่นต่างๆ
