ขนาดพื้นฐานของระยะพิทช์สกรูสี่เหลี่ยมคางหมู: กุญแจสำคัญในการเลือก ทำความเข้าใจมาตรฐานและการใช้งานในบทความเดียว

ในด้านการส่งกำลังทางกลสกรูสี่เหลี่ยมคางหมูได้กลายเป็นองค์ประกอบหลักในสถานการณ์ต่างๆ เช่น การป้อนและการยกที่แม่นยำ เนื่องจากมีโครงสร้างที่เรียบง่าย ความสามารถในการรับน้ำหนักที่แข็งแกร่ง และการส่งผ่านที่มั่นคง ขนาดพื้นฐานของระยะพิทช์สกรูสี่เหลี่ยมคางหมูเป็นพารามิเตอร์สำคัญที่กำหนดประสิทธิภาพการส่งผ่าน ความแม่นยำ และความสามารถในการรับน้ำหนัก และส่งผลโดยตรงต่อประสิทธิภาพโดยรวมของอุปกรณ์ บทความนี้จะวิเคราะห์โดยละเอียดเกี่ยวกับขนาดมาตรฐานพื้นฐาน ตรรกะในการเลือก และสถานการณ์การใช้งานของระยะพิทช์ของสกรูสี่เหลี่ยมคางหมู ซึ่งช่วยให้บริษัทและวิศวกรล็อกโซลูชันการปรับได้อย่างรวดเร็ว

1. สกรูสี่เหลี่ยมคางหมูมีระยะพิทช์เท่าไร? เหตุใดจึงเป็นแกนหลักของการคัดเลือก?

"ระยะพิทช์" ของสกรูสี่เหลี่ยมคางหมูหมายถึงระยะห่างตามแนวแกนระหว่างจุดที่สอดคล้องกันบนเส้นเส้นผ่านศูนย์กลางศูนย์กลางของเกลียวสองเกลียวที่อยู่ติดกัน โดยทั่วไปมีหน่วยเป็นมิลลิเมตร (mm) เนื่องจากเป็น “เครื่องเมตรอนอม” ของระบบส่งกำลัง ระดับเสียงจะกำหนดโดยตรง:

ความเร็วในการส่ง: ยิ่งระยะห่างมากขึ้นเท่าใด ระยะการเคลื่อนที่ตามแนวแกนของน็อตต่อการหมุนของแกนสกรูก็จะยิ่งนานขึ้น และความเร็วในการส่งก็จะยิ่งเร็วขึ้นเท่านั้น

ความสามารถในการรับน้ำหนัก: ภายใต้เส้นผ่านศูนย์กลางของสกรูเท่ากัน เกลียวที่มีระยะพิทช์ขนาดเล็กจะมีเกลียวที่หนาแน่นกว่าและมีการกระจายแรงที่สม่ำเสมอมากกว่า ทำให้เหมาะสำหรับสถานการณ์การรับน้ำหนักสูง

การควบคุมที่แม่นยำ: การเคลื่อนตัวของสกรูพิทช์เล็กแบบรอบเดียวมีขนาดเล็ก และสามารถป้อนไมโครที่มีความแม่นยำสูงกว่าด้วยเซอร์โวมอเตอร์

ดังนั้น การชี้แจงขนาดพื้นฐานของระยะพิตช์สกรูสี่เหลี่ยมคางหมูจึงเป็นข้อกำหนดเบื้องต้นในการรับรองประสิทธิภาพการส่งผ่าน ความเสถียร และอายุการใช้งานของอุปกรณ์

2. ขนาดพื้นฐานของระยะพิทช์สกรูสี่เหลี่ยมคางหมู: มาตรฐานระดับชาติและข้อกำหนดทั่วไป

ของประเทศของเราสกรูสี่เหลี่ยมคางหมูเป็นไปตามมาตรฐาน "เกลียวสี่เหลี่ยมคางหมู" GB/T 5796 ซึ่งกำหนดขนาดพื้นฐานของระยะพิทช์ไว้อย่างชัดเจน แบ่งออกเป็นสองประเภท: การขว้างแบบธรรมดาและการขว้างแบบละเอียด ซึ่งปรับให้เข้ากับความต้องการของสถานการณ์ที่แตกต่างกัน:

1. ระยะห่างแบบธรรมดา (ใช้ได้กับสถานการณ์การส่งสัญญาณทั่วไป)

ขนาดพื้นฐานทั่วไป (มม.): 1.5, 2, 3, 4, 5, 6, 8, 10, 12, 16, 20, 24, 32, ฯลฯ

ตัวอย่างเช่น: สำหรับสกรูสี่เหลี่ยมคางหมูที่มีเส้นผ่านศูนย์กลาง 20 มม. ระยะพิทช์ทั่วไปคือ 4 มม. และ 6 มม. สำหรับสกรูที่มีเส้นผ่านศูนย์กลาง 30 มม. ระยะพิทช์ทั่วไปคือ 6 มม. และ 10 มม.

2.ระยะพิทช์ละเอียด (เหมาะสำหรับสถานการณ์การกระจัดขนาดเล็กที่มีความแม่นยำสูง)

ขนาดสกรูพิทช์ละเอียดมีความแม่นยำมากขึ้น ข้อกำหนดทั่วไป (มม.): 1, 1.5, 2, 3 ฯลฯ

ตัวอย่างเช่น: แกนสกรูขนาดเส้นผ่านศูนย์กลาง 12 มม. ที่ใช้กันทั่วไปในเครื่องมือความแม่นยำมีระยะพิทช์ละเอียด 2 มม. ซึ่งสามารถปรับระดับได้ละเอียด 0.01 มม.

นอกจากนี้ระยะพิทช์ระดับนิ้วมาตรฐานสกรูสี่เหลี่ยมคางหมู(เช่น เธรด ACME) มักจะแสดงเป็น "เธรดต่อนิ้ว (TPI)" ข้อกำหนดทั่วไป ได้แก่ 4TPI (ระยะพิทช์ 6.35 มม.), 5TPI (ระยะพิทช์ 5.08 มม.) ฯลฯ ซึ่งจำเป็นต้องจับคู่ตามระบบอุปกรณ์

3. การเลือกขนาดระดับเสียงพื้นฐาน: หลักการสำคัญ 3 ประการ

เมื่อเลือกระยะพิทช์ของสกรูสี่เหลี่ยมคางหมู จำเป็นต้องพิจารณาอย่างครอบคลุมโดยพิจารณาจากข้อกำหนดการส่งผ่านของอุปกรณ์ ขนาดน้ำหนักบรรทุก และข้อกำหนดด้านความแม่นยำ เพื่อหลีกเลี่ยง "รถลากม้าคันใหญ่" หรือ "รถลากม้าคันเล็ก":

ดูข้อกำหนดความเร็วในการส่งข้อมูล

หากอุปกรณ์ต้องการการป้อนที่รวดเร็ว (เช่น การดันวัสดุในสายการผลิตอัตโนมัติ) ให้ให้ความสำคัญกับระยะพิทช์ขนาดใหญ่ (เช่น 10 มม., 16 มม.) เพื่อลดแรงกดที่ความเร็วมอเตอร์ หากเป็นการส่งผ่านที่มีความแม่นยำความเร็วต่ำ (เช่น การป้อนเครื่องมือกล) ให้เลือกระยะพิทช์ขนาดเล็ก (เช่น 3 มม., 4 มม.)

ดูภาระและชีวิต

ในสถานการณ์ที่มีการรับน้ำหนักสูง (เช่น อุปกรณ์ยกและเครื่องอัด) จะต้องให้ความสำคัญเป็นอันดับแรกเพื่อให้แน่ใจว่าเกลียวมีความแข็งแรง ขอแนะนำให้เลือกระยะพิทช์ปานกลาง (เช่น 6 มม., 8 มม.) เพื่อให้แรงและความต้านทานการสึกหรอสมดุล หากเส้นผ่านศูนย์กลางของแกนสกรูเพียงพอ เกลียวละเอียดสามารถใช้กับอุปกรณ์ที่มีน้ำหนักเบา (เช่น ตัวขับวาล์วขนาดเล็ก) เพื่อลดต้นทุน

ดูที่ระดับความแม่นยำ

เครื่องมือที่มีความแม่นยำ (เช่น อุปกรณ์ด้านการมองเห็นและแท่นตรวจจับ) มีข้อกำหนดที่สูงมากสำหรับการควบคุมการเคลื่อนที่ และจำเป็นต้องติดตั้งสกรูพิทช์ขนาดเล็ก (เช่น 1.5 มม., 2 มม.) และน็อตที่มีความแม่นยำสูงเพื่อให้สามารถปรับระดับไมครอนได้ สถานการณ์การส่งสัญญาณแบบธรรมดา (เช่น กลไกการลำเลียง) สามารถผ่อนคลายลงสู่ระดับเสียงปกติได้

4. เลือกขนาดระดับเสียงที่เหมาะสม อย่าละเลยรายละเอียดเหล่านี้!

จับคู่เส้นผ่านศูนย์กลางของสกรู: ยิ่งระยะห่างมากเท่าไรก็ยิ่งดีเท่านั้น จะต้องได้สัดส่วนกับเส้นผ่านศูนย์กลางของสกรู (โดยปกติแล้วระยะพิทช์จะอยู่ที่ 1/3~1/5 ของเส้นผ่านศูนย์กลาง) มิฉะนั้น อาจทำให้เกลียวมีความแข็งแรงไม่เพียงพอและเสี่ยงต่อการแตกหักได้ง่าย

พิจารณาความเป็นไปได้ในการประมวลผล: ระดับเกลียวพิเศษ (เช่น ขนาดที่ไม่ได้มาตรฐาน) อาจเพิ่มความยากในการประมวลผลและต้นทุน จัดลำดับความสำคัญข้อกำหนดมาตรฐานระดับชาติเพื่อลดต้นทุนการจัดซื้อและการบำรุงรักษา

การผสมผสานการหล่อลื่นและสภาพแวดล้อม: ในสภาพแวดล้อมที่รุนแรง เช่น ฝุ่นและอุณหภูมิสูง สกรูระยะพิทช์ขนาดใหญ่จะมีช่องว่างที่ใหญ่กว่าและมีแนวโน้มที่จะสะสมสิ่งสกปรก ดังนั้นจึงจำเป็นต้องติดตั้งโครงสร้างการซีล สกรูพิทช์ขนาดเล็กต้องการการหล่อลื่นที่เพิ่มขึ้นเพื่อหลีกเลี่ยงการสึกหรอ

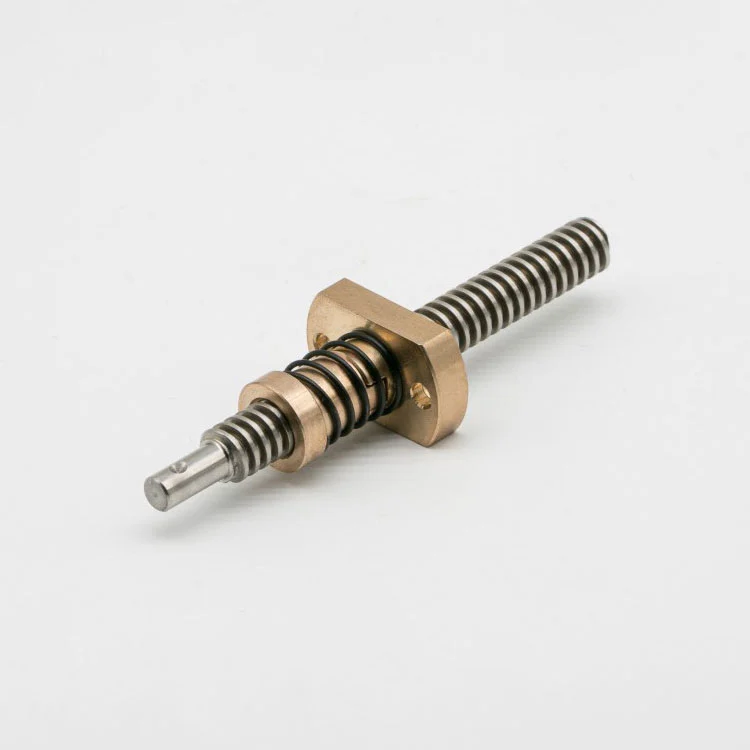

5. สกรูสี่เหลี่ยมคางหมูคุณภาพสูงตั้งแต่ขนาดพิทช์มาตรฐาน

- ไม่ว่าจะเป็นระบบอัตโนมัติทางอุตสาหกรรม เครื่องมือกลที่มีความแม่นยำ หรืออุปกรณ์ยก ขนาดระยะพิทช์พื้นฐานของสกรูสี่เหลี่ยมคางหมูเป็นกุญแจสำคัญในการ "ขยับเส้นขนเส้นหนึ่งเพื่อให้ทั่วทั้งร่างกาย" การเลือกสกรูสี่เหลี่ยมคางหมูที่เป็นไปตามมาตรฐาน GB/T 5796 และมีขนาดพิทช์ที่ปรับให้เหมาะสมสามารถปรับปรุงประสิทธิภาพการส่งผ่าน ความเสถียร และอายุการใช้งานของอุปกรณ์ได้อย่างมาก

- หากคุณกำลังดิ้นรนกับการเลือกหรือจำเป็นต้องปรับแต่งสกรูสี่เหลี่ยมคางหมูด้วยระยะพิทช์เฉพาะ คุณสามารถติดต่อ Maitu Screw ได้ - เรามีส่วนร่วมในการผลิตสกรูสี่เหลี่ยมคางหมูเป็นเวลานานกว่าสิบปี เราปฏิบัติตามขนาดมาตรฐานแห่งชาติอย่างเคร่งครัดและสนับสนุนการปรับแต่งข้อกำหนดทั้งหมดตั้งแต่เส้นผ่านศูนย์กลาง 4 มม. ถึง 120 มม. และระยะพิทช์ 1 มม. ถึง 22 มม. เรามีอุปกรณ์ทดสอบความแม่นยำเพื่อให้แน่ใจว่าความคลาดเคลื่อนของพิทช์ของผลิตภัณฑ์แต่ละชุดคือ ≤0.02มม.
