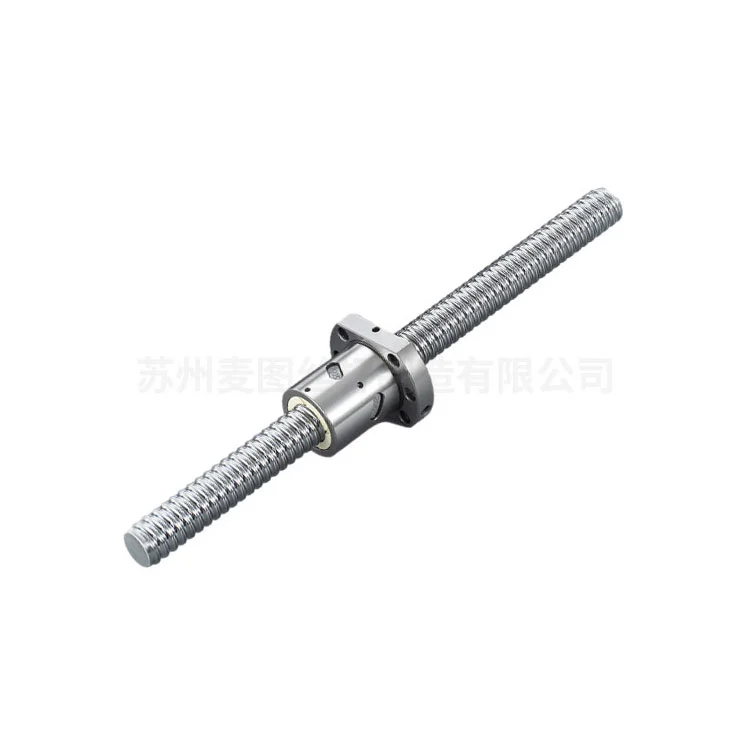

บอลสกรูรีดน็อตคู่
บอลสกรูกลิ้งน็อตคู่ของ Maitu เป็นส่วนประกอบทางกลที่มีความแม่นยำสูง ซึ่งสร้างขึ้นอย่างเชี่ยวชาญเพื่อแปลการเคลื่อนที่แบบหมุนให้เป็นการเคลื่อนที่เชิงเส้นด้วยประสิทธิภาพที่โดดเด่นและความแม่นยำที่แม่นยำ เรามีระบบการผลิตที่ครบวงจรและห่วงโซ่อุปทานการผลิตบอลสกรู ทำให้เราสามารถจัดหาโซลูชั่นการผลิตและการจัดส่งได้อย่างรวดเร็ว ฯลฯ
บอลสกรูกลิ้งน็อตคู่คุณภาพของ Maitu มีรากฐานมาจากแนวคิดทางวิศวกรรมหลัก โดยอาศัยกลไกการสัมผัสแบบกลิ้ง—ตลับลูกปืนเม็ดกลมหมุนเวียนช่วยลดแรงเสียดทานระหว่างเพลาสกรูและน็อตให้เหลือน้อยที่สุด การออกแบบเชิงนวัตกรรมนี้มีประสิทธิภาพเหนือกว่าลีดสกรูสี่เหลี่ยมคางหมูโดยมีส่วนต่างที่สำคัญ โดยมีประสิทธิภาพเชิงกล 90% หรือสูงกว่า ด้วยเหตุนี้ จึงกลายเป็นตัวเลือกที่ไม่สามารถทดแทนได้สำหรับการใช้งานที่ความแม่นยำ ความน่าเชื่อถือ และการประหยัดพลังงานไม่สามารถต่อรองได้
จุดเด่นทางเทคนิค
1. เกลียวบนสกรูถูกสร้างขึ้นด้วยเทคนิคการรีดเย็นที่มีความแม่นยำ กระบวนการนี้ช่วยเพิ่มความแข็งของพื้นผิวและรับประกันโครงสร้างของเกรนที่สม่ำเสมอ ขณะเดียวกันก็รักษาต้นทุนที่สามารถจัดการได้สำหรับการดำเนินการผลิตในปริมาณปานกลางถึงสูง
2.น็อตมีการออกแบบที่ประหยัดพื้นที่ซึ่งรวมเข้ากับช่องส่งลูกกลับและตัวเบี่ยง การตั้งค่านี้รับประกันการหมุนเวียนของลูกบอลได้อย่างราบรื่น แม้ว่าจะอยู่ภายใต้ภาระที่ผันผวนและความเร็วในการทำงานก็ตาม
3. โซลูชันพรีโหลดแบบเลือกได้ เช่น การกำหนดค่าแบบน็อตคู่หรือลีดออฟเซ็ต ช่วยลดระยะฟันเฟืองในแนวแกนได้อย่างมีประสิทธิภาพ ทำให้สามารถทำซ้ำตำแหน่งได้อย่างยอดเยี่ยมสำหรับงานที่มีความต้องการสูง
4. ผลิตตามมาตรฐาน ISO 3408 และ JIS B1192 อย่างเคร่งครัด ทำให้มั่นใจในความแม่นยำของมิติที่สม่ำเสมอและประสิทธิภาพที่เชื่อถือได้ในทุกหน่วย
ประโยชน์ด้านประสิทธิภาพหลัก
กระบวนการรีดเย็นจะทำให้เกิดความเค้นตกค้างจากแรงอัดที่พื้นผิวของสกรู ซึ่งนำไปสู่การปรับปรุงที่โดดเด่นในสามด้านที่สำคัญ:
1.ยืดอายุความเมื่อยล้า: เพิ่มความทนทานภายใต้สภาวะการรับน้ำหนักแบบไดนามิก โดยมีอายุการใช้งานที่คำนวณตามสูตรอายุการใช้งาน L10 ที่เป็นมาตรฐานอุตสาหกรรม
2. ความแข็งแกร่งที่เหนือกว่า: ลักษณะความแข็งที่ได้รับการปรับปรุงให้เหมาะสมทำให้บอลสกรูนี้เหมาะสำหรับการใช้งานที่ต้องการการตอบสนองที่รวดเร็วและการเสียรูปของโครงสร้างน้อยที่สุด
3. การทำงานที่ราบรื่นและเงียบ: พื้นผิวระดับพรีเมียม (โดยมีค่า Ra โดยทั่วไป ≤ 0.4 μm) ช่วยลดการสั่นสะเทือนและลดเสียงรบกวนในการปฏิบัติงาน เพิ่มประสิทธิภาพของระบบโดยรวม
ข้อมูลจำเพาะของวัสดุ
| เพลาสกรู: | เหล็กโครเมียมคาร์บอนสูง (SCM435/SNCM220) ผ่านการชุบแข็งถึง HRC 58-62 |
| ตัวเรือนน็อต: | เหล็กโลหะผสมที่เคลือบแบล็คออกไซด์หรือซิงค์-นิกเกิลเพื่อความทนทานต่อการกัดกร่อน |
| ลูกบอล: | เหล็กโครเมียมเกรด 100 (GCr15) พร้อมตัวเลือกเซรามิกสำหรับการใช้งานที่ความเร็วสูง |
อุตสาหกรรมแอพพลิเคชั่น
เครื่องมือกล CNC และหุ่นยนต์อุตสาหกรรม
ระบบกระตุ้นการบินและอวกาศ
ภาพทางการแพทย์และอุปกรณ์วินิจฉัยอัตโนมัติ
การจัดการเวเฟอร์เซมิคอนดักเตอร์และการพิมพ์หิน
สายการประกอบแบตเตอรี่รถยนต์ไฟฟ้า
บอลสกรูเกลียวคู่ของเราผ่านการทดสอบอย่างเข้มงวดเพื่อความแม่นยำของตำแหน่ง และสิ่งนี้สามารถรับประกันการปฏิบัติตามเกรดความแม่นยำทางอุตสาหกรรม (C3-C7) ด้วยการรวมการประหยัดเกลียวแบบม้วนเข้ากับประสิทธิภาพของบอลสกรู ผลิตภัณฑ์นี้จึงมอบโซลูชั่นที่ดีที่สุดสำหรับอุตสาหกรรมระบบอัตโนมัติที่ซึ่งความเที่ยงตรง อายุการใช้งานยาวนาน และต้นทุนรวมในการเป็นเจ้าของเป็นเรื่องละเอียดอ่อน

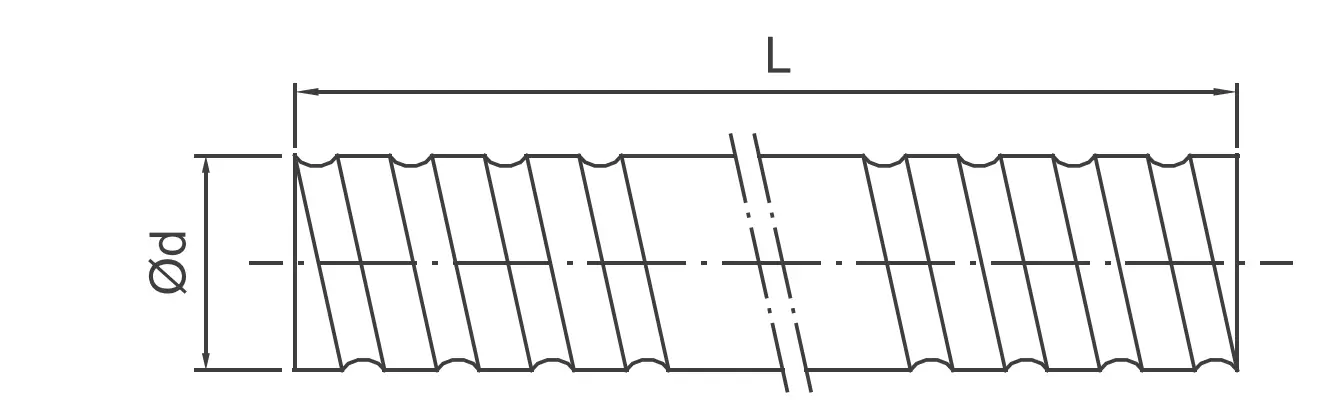

พารามิเตอร์การผลิต
| พิมพ์ | เกรดความแม่นยำ | ทิศทาง | เริ่ม | รหัส | ประเภทน็อต | ความยาวจำกัด | ||
| d | ตะกั่ว | ลูกปัดดา | ขวา/ซ้าย | |||||
| 6 | 1 | 0.8 | C10,C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10,C7,C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10,C7,C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10,C7,C5 | R | 1 | SCR0082.5 | เค บีเอสเอช | ||
| 10 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01002 | เค บีเอสเอช | 3000 |
| 4 | 2 | C10,C7,C5 | R | 1 | SCR01004 | เค บีเอสเอช | ||
| 12 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10,C7,C5 | R | 1 | SCR01204 | ยู บีเอสเอช | ||
| 5 | 2.5 | C10,C7,C5 | R | 1 | SCR01205-A | วี,ยู,BSH,เอช,เอ | ||
| 10 | 2.5 | C10,C7,C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10,C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10,C7 | R | 1 | SCR01404 | บีเอสเอช | 3000 | |
| 16 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR01604(เอ็น) | วี ฉัน ยู บีเอสเอช | 3000 |
| 5 | 3.175 | C10,C7,C5 | ซ้าย/ขวา | 1 | SCR01605 | วี,นิ,นู,BSH | ||
| 10 | 3.175 | C10,C7,C5 | R | 2 | SCR01610 | วี,นิ,นู,BSH | ||
| 16 | 2.778 | C10,C7,C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10,C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR02004(N) | วี ฉัน ยู | 3000 |
| 5 | 3.175 | C10,C7,C5 | ซ้าย/ขวา | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10,C7,C5 | R | 4 | SCR02020 | วี,วาย,เอช,เอ | ||
| 40 | 3.175 | C10,C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10,C7 | R | 1 | SCR02504(N) | ฉัน ยู | 6000 |
| 5 | 3.175 | C10,C7,C5 | ซ้าย/ขวา | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10,C7,C5 | R | 1 | SCR02510-A | NI,NU,BSH | ||
| 10 | 6.35 | C10,C7,C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10,C7,C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10,C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10,C7,C5 | R | 1 | สโคร3204(N) | วี ฉัน ยู | 6000 |
| 5 | 3.175 | C10,C7,C5 | ซ้าย/ขวา | 1 | SCRO3205 | วี,นิ,นู,เอ็ม,เอช,เอ | ||
| 10 | 6.35 | C10,C7,C5 | ซ้าย/ขวา | 1 | SCR03210 | วี,นิ,นู | ||
| 32 | 4.762 | C10,C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10,C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10,C7,C5 | ซ้าย/ขวา | 1 | SCR04005 | วี,นิ,นู,เอช,เอ | 6000 |
| 10 | 6.35 | C10,C7 | ซ้าย/ขวา | 1 | SCR04010 | วี,นิ,นู | ||
| 20 | 6.35 | C10,C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10,C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10,C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10,C7,C5 | R | 1 | สโคร5005 | วี,เอช,เอ | 6000 |
| 10 | 6.35 | C10,C7,C5 | ซ้าย/ขวา | 1 | SCRO5010 | วี,นิ,นู | ||
| 20 | 9.525 | C10,C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10,C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10,C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR06310 | วี,นิ,นู | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR06320 | วี,นู | ||
| 80 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR08010 | วี,นิ,นู | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR08020 | วี,นู | ||
เหตุใดจึงเลือก Maitu ตามความต้องการของคุณ?
ความเป็นเลิศทางวิศวกรรมและประวัติที่ได้รับการพิสูจน์แล้ว:
ด้วยประสบการณ์การผลิตเฉพาะทางมากกว่า 12 ปี (สืบเนื่องมาจากมรดก 20 ปีในเซี่ยงไฮ้) Maitu ประสบความสำเร็จในการส่งมอบการกำหนดค่าสกรูมากกว่า 16,000 ประเภท เราไม่เพียงแค่ขายชิ้นส่วนเท่านั้น เรานำเสนอโซลูชั่นการควบคุมการเคลื่อนไหวที่ได้รับการสนับสนุนจากประวัติการให้บริการลูกค้าทั่วโลกมากกว่า 5,000 ราย
ความแม่นยำแบบ Zero-Backlash ด้วยเทคโนโลยี Double Nut:
บอลสกรูแบบน็อตคู่ของเราได้รับการออกแบบทางวิศวกรรมเพื่อขจัดระยะฟันเฟืองตามแนวแกนผ่านโซลูชันพรีโหลดที่เลือกได้ ซึ่งแตกต่างจากน็อตเดี่ยวมาตรฐาน โครงสร้างน็อตคู่ของเราให้ความสามารถในการทำซ้ำตำแหน่งที่เหนือกว่าและความแข็งแกร่งที่เพิ่มขึ้น ทำให้เป็นทางเลือกที่คุ้มต้นทุนที่เหมาะสมที่สุดแทนสกรูกราวด์ราคาแพงสำหรับข้อกำหนดความแม่นยำ C5-C7
ความสมบูรณ์ของวัสดุที่เหนือกว่าและการตกแต่งพื้นผิว:
เราใช้เหล็กโครเมียมคาร์บอนสูง SCM435/SNCM220 ผ่านการชุบแข็งจนถึง HRC 58-62 เมื่อใช้ร่วมกับเทคนิคการรีดเย็นที่มีความแม่นยำของเราและผิวสำเร็จที่ Ra ≤ 0.4 μm สกรูของเราช่วยยืดอายุความล้าของ L10 และประสิทธิภาพเชิงกลเกิน 90% ซึ่งช่วยลดต้นทุนรวมในการเป็นเจ้าของ (TCO) ได้อย่างมาก
การตรวจสอบย้อนกลับขั้นสูงผ่าน ERP ที่พัฒนาตนเอง:
คุณภาพเป็นวิทยาศาสตร์ไม่ใช่เรื่องบังเอิญ Maitu ใช้ระบบ ERP ที่เป็นเอกสิทธิ์ในการติดตามทุกขั้นตอนการผลิต ตั้งแต่การบำบัดความร้อนของวัตถุดิบไปจนถึงการทดสอบไดนามิกขั้นสุดท้าย ช่วยให้มั่นใจได้ว่าการจัดส่งทุกครั้งจะเป็นไปตามมาตรฐาน ISO 3408 และ JIS B1192 อย่างเคร่งครัด ทำให้ลูกค้าของเรามีความโปร่งใสและมีคุณภาพสม่ำเสมอ
คำถามที่พบบ่อย
1. Maitu จะรับประกันเกรดความแม่นยำของบอลสกรูแบบรีดได้อย่างไรเมื่อเปรียบเทียบกับแบบกราวด์
แม้ว่าสกรูกราวด์จะถูกนำมาใช้เพื่อความแม่นยำสูงเป็นพิเศษ แต่เทคโนโลยีการรีดเย็นขั้นสูงของ Maitu รวมกับ Double Nut Preload System ของเราช่วยให้เราได้เกรดความแม่นยำ C5 ถึง C7 นี่เป็นโซลูชันประสิทธิภาพสูงที่มีจุดราคาที่ต่ำกว่ามาก เหมาะสำหรับระบบอัตโนมัติและหุ่นยนต์ที่ทั้งความแม่นยำและงบประมาณเป็นปัจจัยสำคัญ
2. คุณสามารถจัดทำการตัดเฉือนขั้นสุดท้ายตามแบบ CAD เฉพาะของเราได้หรือไม่?
ใช่. เราดำเนินการสายการผลิตเฉพาะทาง 10 สายพร้อมกับเครื่องกลึง CNC ที่มีความแม่นยำสูงโดยเฉพาะสำหรับการตัดเฉือนขั้นสุดท้ายตามต้องการ ไม่ว่าการใช้งานของคุณต้องการร่องแหวนล็อก เพลาแบบใช้กุญแจ หรือปลายเกลียวโดยเฉพาะ เรารับรองว่าการตัดเฉือนจะมีศูนย์กลางอยู่ที่รางลูกปืน เพื่อป้องกันการสั่นสะเทือนและการสึกหรอก่อนเวลาอันควร
3. ระยะเวลารอคอยโดยทั่วไปสำหรับการสั่งซื้อจำนวนมากและการปรับแต่ง OEM คืออะไร?
ต้องขอบคุณการจัดตั้งโรงงานสองแห่งในซูโจวและตงกวน เราจึงสามารถรักษากำลังการผลิตที่สูงได้ สำหรับข้อกำหนดมาตรฐาน เรามีสต็อกเพลารีดจำนวนมาก สำหรับการปรับแต่งแบบ OEM เมื่อภาพวาดได้รับการยืนยันผ่านขั้นตอนการทำงานที่ได้รับการตรวจสอบโดย ERP แล้ว เราจะจัดเตรียมกำหนดการผลิตที่มีประสิทธิภาพเพื่อให้แน่ใจว่ามีการจัดส่งได้ทันเวลา แม้สำหรับคำสั่งซื้อที่มีปริมาณมากก็ตาม
4. คุณจะรับประกันคุณภาพและประสิทธิภาพของบอลสกรูก่อนจัดส่งได้อย่างไร?
บอลสกรูรีดน็อตคู่ของ Maitu ทุกตัวผ่านโปรโตคอลการตรวจสอบที่เข้มงวด ซึ่งรวมถึงการทดสอบความแข็งพื้นผิว การตรวจสอบมิติ (ตามมาตรฐาน ISO 3408) และการทดสอบการทำงานที่ราบรื่น

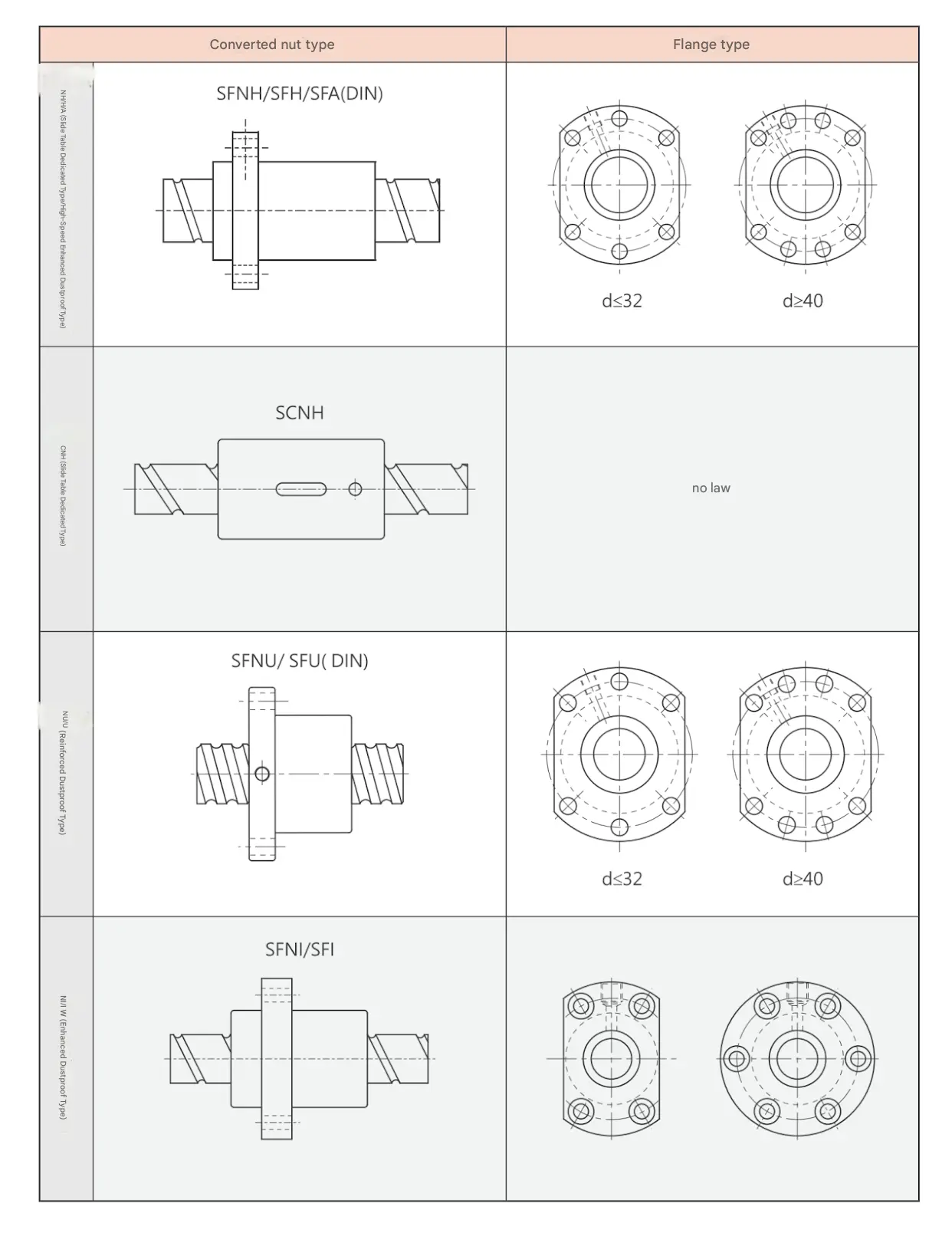

การอ้างอิงน็อตบอลสกรู
หากต้องการรายละเอียดเพิ่มเติมและน็อตประเภทอื่น ๆ โปรดติดต่อเรา
